自動駕駛汽車涉及哪些技術?

時間:2021-03-16

來源:

0

導語:自動駕駛是一個龐大而且復雜的工程,涉及的技術很多

 Google從2009年開始做自動駕駛,到現在已有8個年頭。8個年頭的技術積累還無法將自動駕駛技術量產落地,可見自動駕駛技術并不簡單。

自動駕駛是一個龐大而且復雜的工程,涉及的技術很多,大部分答主僅從軟件方面進行了介紹,而且太過細致。我從硬件和軟件兩方面談一談自動駕駛汽車所涉及的技術。

硬件

離開硬件談自動駕駛都是耍流氓。

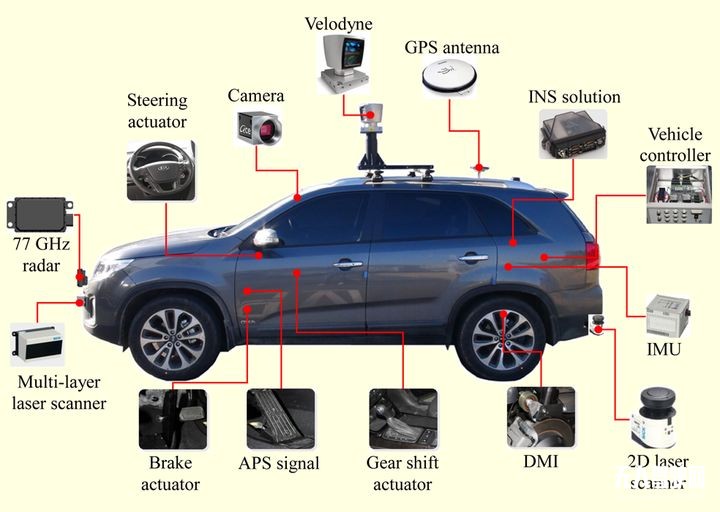

先看個圖,下圖基本包含了自動駕駛研究所需要的各種硬件。

v2-74498a15f9b166c21972866fc50b700b_720w

然而...

這么多傳感器并不一定會同時出現在一輛車上。某種傳感器存在與否,取決于這輛車需要完成什么樣的任務。如果只需要完成高速公路的自動駕駛,類似Tesla 的 AutoPilot 功能,那根本不需要使用到激光傳感器;如果你需要完成城區路段的自動駕駛,沒有激光傳感器,僅靠視覺是很困難的。

自動駕駛系統工程師要以任務為導向,進行硬件的選擇和成本控制。



1.汽車

既然要做自動駕駛,汽車當然是必不可少的東西。

從我司做自動駕駛的經驗來看,做開發時,能不選純汽油車就別選。

一方面是整個自動駕駛系統所消耗的電量巨大,混動和純電動在這方面具有明顯優勢。另一方面是是發動機的底層控制算法相比于電機復雜太多,與其花大量時間在標定和調試底層上,不如直接選用電動車研究更高層的算法。

國內也有媒體專門就測試車輛的選擇做過調研。



2.控制器

在前期算法預研階段,推薦使用工控機(Industrial PC,IPC)作為最直接的控制器解決方案。因?yàn)楣た貦C(jī)相比于嵌入式設備更穩定、可靠,社區支持及配套的軟件也更豐富。

百度開源的Apollo推薦了一款包含GPU的工控機,型號為 Nuvo-5095GC,如下圖。

v2-7c13faa903eda766668bd39de8cfc01c_720w

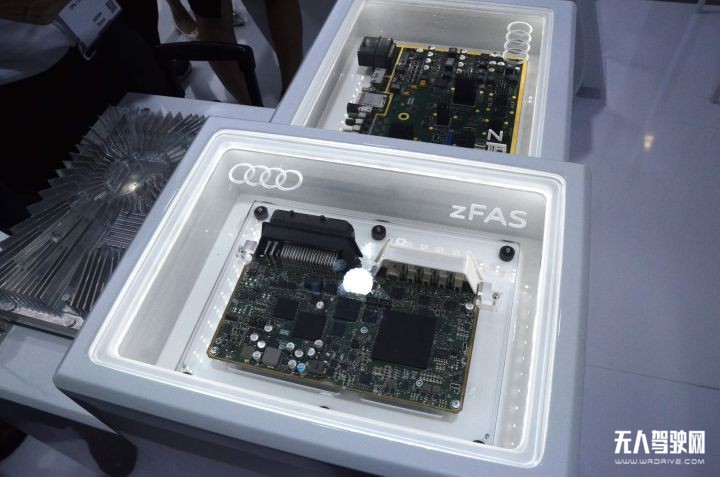

當算法研究得較為成熟時,就可以將嵌入式系統作為控制器,比如Audi和TTTech共同研發的zFAS,目前已經應用在最新款A(yù)udi A8上量產車上了。

v2-6802ebba7468e75dbb082627cb202c68_720w

3.CAN卡

工控機與汽車底盤的交互必須通過專門的語言——CAN。從底盤獲取當前車速及方向盤轉角等信息,需要解析底盤發到CAN總線上的數據;工控機通過傳感器的信息計算得到方向盤轉角以及期望車速后,也要通過 CAN卡 將消息轉碼成底盤可以識別的信號,底盤進而做出響應。CAN卡可以直接安裝在工控機中,然后通過外部接口與CAN總線相連。

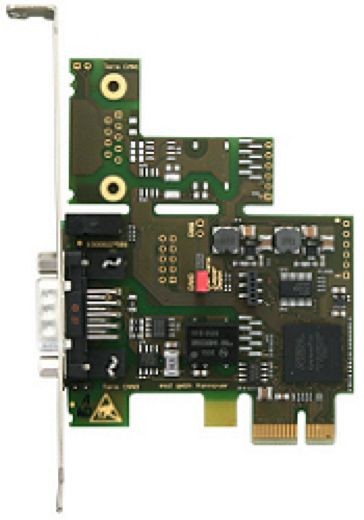

Apollo使用的CAN卡,型號為 ESD CAN-PCIe/402,如下圖。

v2-691e8972ae84ccfad1cda873881cd1a0_720w

4.全球定位系統(GPS)+慣性測量單元(IMU)

人類開車,從A點到B點,需要知道A點到B點的地圖,以及自己當前所處的位置,這樣才能知道行駛到下一個路口是右轉還是直行。

無人駕駛系統也一樣,依靠GPS+IMU就可以知道自己在哪(經緯度),在朝哪個方向開(航向),當然IMU還能提供諸如橫擺角速度、角加速度等更豐富的信息,這些信息有助于自動駕駛汽車的定位和決策控制。

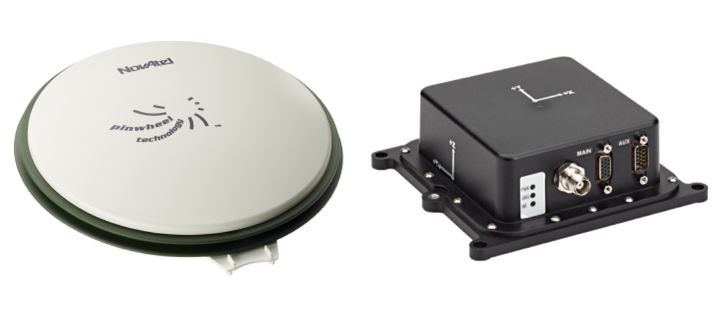

Apollo的GPS型號為NovAtel GPS-703-GGG-HV,IMU型號為NovAtel SPAN-IGM-A1。

v2-51451707972d6b7833392dbbb8976888_720w

5.感知傳感器

相信大家對車載傳感器都耳熟能詳了。

感知傳感器分為很多種,包括視覺傳感器、激光傳感器、雷達傳感器等。

視覺傳感器就是攝像頭,攝像頭分為單目視覺,雙目(立體)視覺。比較知名的視覺傳感器提供商有以色列的Mobileye,加拿大的PointGrey,德國的Pike等。

激光傳感器分為單線,多線一直到64線。每多一線,成本上漲1萬RMB,當然相應的檢測效果也更好。比較知名的激光傳感器提供商有美國的Velodyne和Quanergy,德國的Ibeo等。國內有速騰聚創禾賽科技

雷達傳感器是車廠Tier1的強項,因?yàn)槔走_(dá)傳感器已經在汽車上得到了廣泛使用。知名的供應商當然是博世、德爾福、電裝等。

6.硬件部分總結

組裝一套可以完成某項功能的自動駕駛系統需要及其豐富的經驗,并且要對各傳感器的性能邊界及控制器計算能力了如指掌。優秀的系統工程師能在滿足功能的要求下將成本控制在最低,使其量產、落地的可能性更大。

軟件

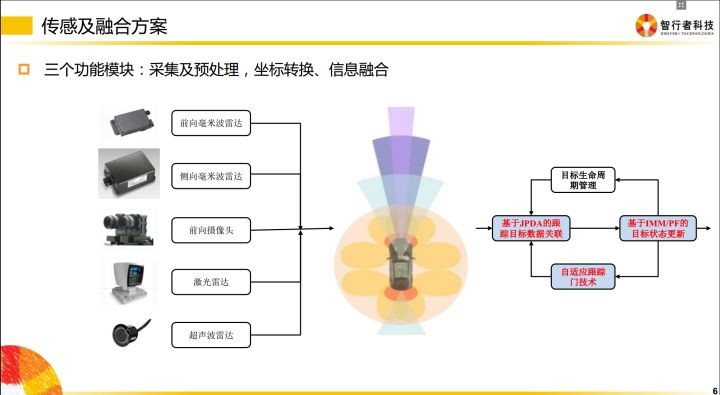

軟件包含四層:感知、融合、決策、控制。

各個層級之間都需要編寫代碼,去實現信息的轉化,更細化的分類如下。

v2-42347ae3f70e469b231d4aea99946654_720w

1.采集

傳感器跟我們的PC或者嵌入式模塊通信時,會有不同的傳輸方式。

比如我們采集來自攝像機的圖像信息,有的是通過千兆網卡實現的通信,也有的是直接通過視頻線進行通信的。再比如某些毫米波雷達是通過CAN總線給下游發送信息的,因此我們必須編寫解析CAN信息的代碼。

不同的傳輸介質,需要使用不同的協議去解析這些信息,這就是上文提到的“驅動層”。

通俗地講就是把傳感器采集到的信息全部拿到,并且編碼成團隊可以使用的數據。

2.預處理

傳感器的信息拿到后會發現不是所有信息都是有用的。

傳感器層將數據以一幀一幀、固定頻率發送給下游,但下游是無法拿每一幀的數據去進行決策或者融合的。為什么?

因?yàn)閭鞲衅鞯臓顟B(tài)不是100%有效的,如果僅根據某一幀的信號去判定前方是否有障礙物(有可能是傳感器誤檢了),對下游決策來說是極不負責任的。因此上游需要對信息做預處理,以保證車輛前方的障礙物在時間維度上是一直存在的,而不是一閃而過。

這里就會使用到智能駕駛領域經常使用到的一個算法——卡爾曼濾波。

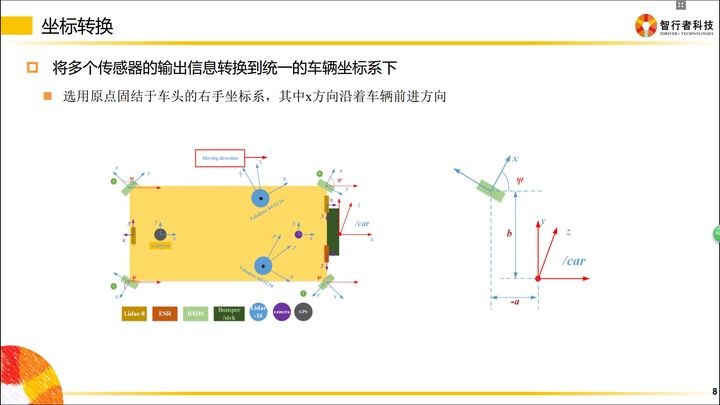

3.坐標轉換

坐標轉換在智能駕駛領域十分重要。

傳感器是安裝在不同地方的,比如超聲波雷達(上圖中橘黃色小區域)是布置在車輛周圍的;當車輛右方有一個障礙物,距離這個超聲波雷達有3米,那么我們就認為這個障礙物距離車有3米嗎?

并不一定!因?yàn)闆Q策控制層做車輛運動規劃時,是在車體坐標系下做的(車體坐標系一般以后軸中心為O點),所以最終所有傳感器的信息,都是需要轉移到自車坐標系下的。

因此感知層拿到3m的障礙物位置信息后,必須將該障礙物的位置信息轉移到自車坐標系下,才能供規劃決策使用。

同理,攝像機一般安裝在擋風玻璃下面,拿到的數據也是基于攝像機坐標系的,給下游的數據,同樣需要轉換到自車坐標系下。

v2-40e6c816fa1884e5d66cc5e11cee43da_720w

什么是自車坐標系?

請拿出你的右手,以大拇指 → 食指 → 中指 的順序開始念 X、Y、Z。

然后把手握成如下形狀:

v2-7bc7cbe1381e84958609fc4565b516e6_720w

把三個軸的交點(食指根部)放在自車坐標系后軸中心,Z軸指向車頂,X軸指向車輛前進方向。

各個團隊可能定義的坐標系方向不一致,只要開發團隊內部統一即可。

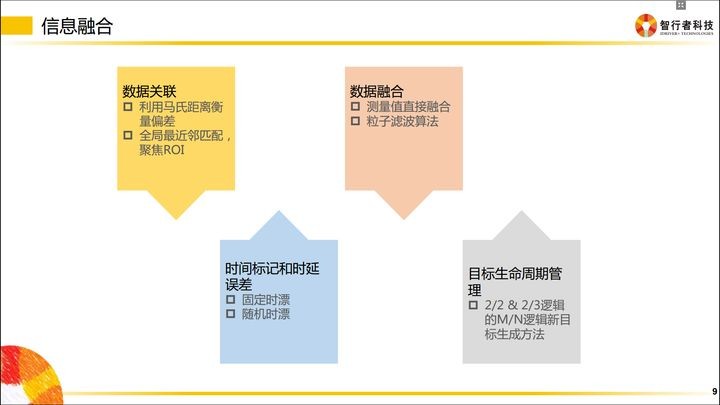

4.信息融合

信息融合是指把相同屬性的信息進行多合一操作。

比如攝像機檢測到了車輛正前方有一個障礙物,毫米波也檢測到車輛前方有一個障礙物,激光雷達也檢測到前方有一個障礙物,而實際上前方只有一個障礙物,所以我們要做的是把多傳感器下這輛車的信息進行一次融合,以此告訴下游,前面有一輛車,而不是三輛車。

v2-cc94950342588dad62403a3d74257ce3_720w

5.決策規劃

這一層次主要設計的是拿到融合數據后,如何正確做規劃。

規劃包含縱向控制和橫向控制。

縱向控制即速度控制,表現為 什么時候加速,什么時候制動。

橫向控制即行為控制,表現為 什么時候換道,什么時候超車等

       6.軟件長什么樣子?

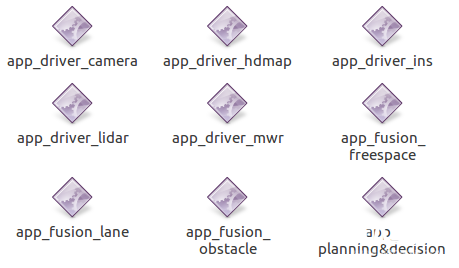

自動駕駛系統中的部分軟件看起來和下面類似。

v2-3d1915e090ecb7bfce634af4070ba1c1_720w

軟件的名字反映了該軟件的實際作用

app_driver_camera 攝像機驅動

app_driver_hdmap 高精度地圖驅動

app_driver_ins 慣導驅動

app_driver_lidar 激光傳感器驅動

app_driver_mwr 毫米波傳感器驅動

app_fusion_freespace 自由行駛區域融合

app_fusion_lane 車道線融合

app_fusion_obstacle 障礙物融合

app_planning&decision 規劃決策

然而實際上攻城獅們會編寫一些其他軟件用于自己的調試工作,比如記錄數據和回放數據的工具。

v2-e69e7a0fe7256cb0aad8852d291241ab_720w

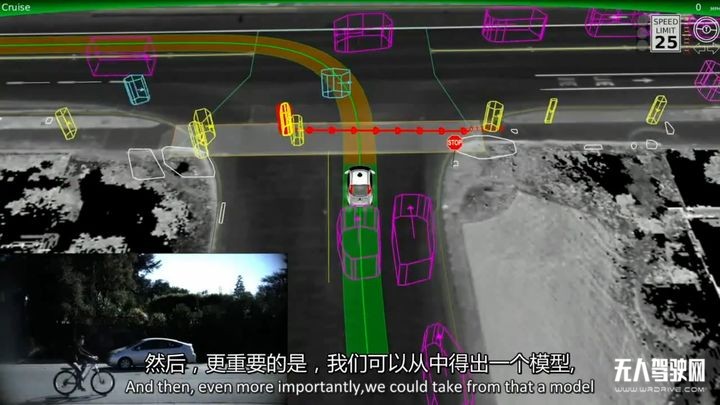

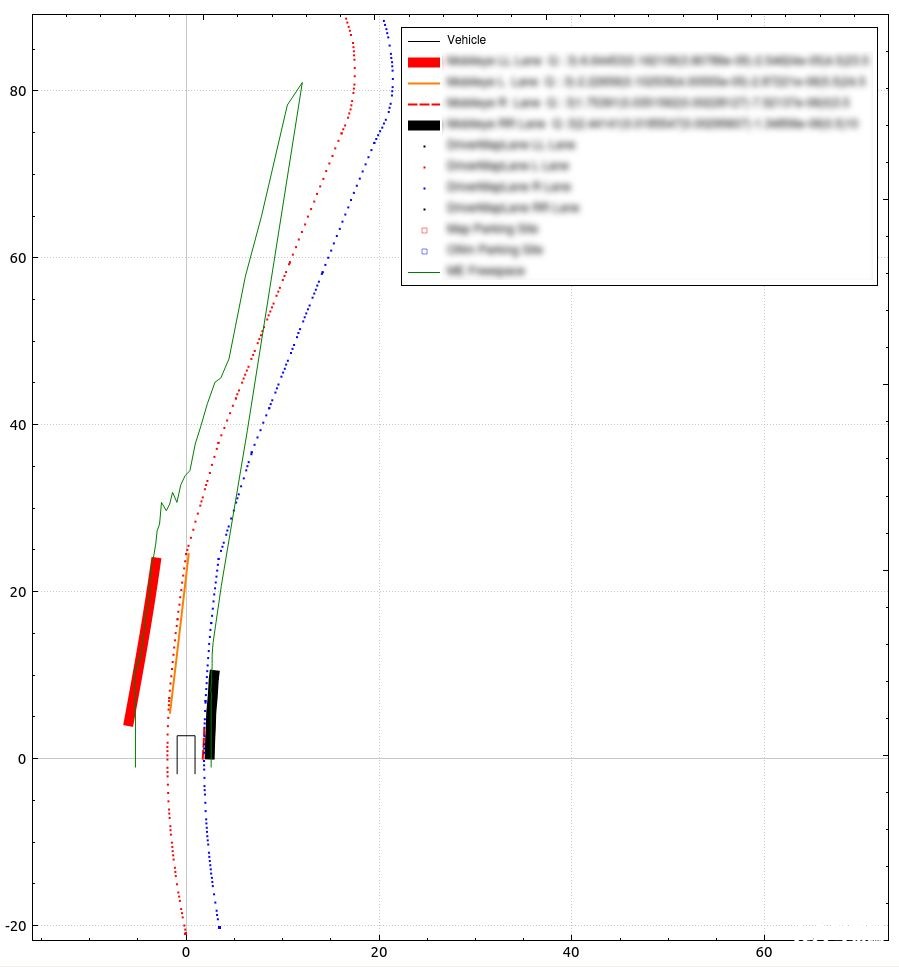

還有用于傳感器信息顯示的可視化程序,類似下圖的效果。

v2-1ad79dfebec1959ed484705722ec8409_720w

v2-8ec2f717b49dd40386c0787d4ae9d1c2_720w
